При производстве мы используем более 20 видов деталей, которые отличаются типоразмером, несущей способностью и рядностью. Также стоит отметить, что каждая деталь может изготавливаться из различных марок стали, что покрывает практически полный спектр существующих задач.

На данной странице представлены наиболее часто используемые виды деталей и их чертежи.

Примечание: Данные чертежи не являются производственными документами, представлены на сайте лишь с целью ознакомления, рассмотрены на базе наиболее часто используемого материала – Сталь 18ХГТ ГОСТ 4543-71 (европейский аналог: 20MnCr5 DIN 1.7147). За более подробной информацией необходимо обращаться к представителям «КОНВЕЙЕР ГРУПП СПБ».



Ниже приведена сводная таблица типоразмеров деталей, которые являются основной производственной программой «КОНВЕЙЕР ГРУПП СПБ». Данные, указанные в таблице, не являются стандартными и могут изменяться для некоторых значениях в пределах допускаемых конструкцией величин.

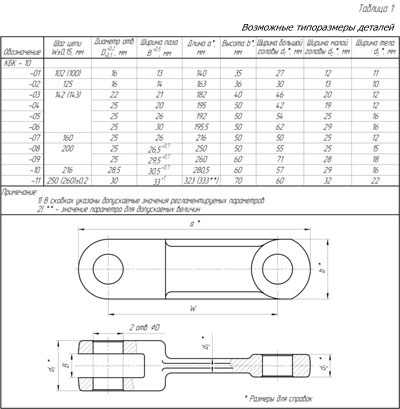

Табл. 1: Типоразмеры деталей.

Детали изготавливаются 6 различных типов стандартизованных «КОНВЕЙЕР ГРУПП СПБ», а также по желанию заказчика в соответствии с предоставляемыми чертежами.

Различают:

1  2  3

Рис. 1:-СП – деталь со стандартным скребком Рис. 2:-СК деталь с узким скребком Рис. 3: Деталь с U-образным скребком Рис. 4: Деталь с O-образным скребком Рис. 5: Деталь с OO-образным скребком Рис. 6: Деталь с OO-образным скребком и приваренными щитками Рис. 7: Деталь с вырезанными или кованными, приваренными О-образными захватами  4

5  6  7

Детали, соединительные и крепёжные элементы изготавливаются из четырёх основных и некоторых дополнительных марок стали, а так же их европейских аналогов (см. табл. 2). В зависимости от пожеланий заказчика, мы готовы рассматривать любой материал, соответствующий ГОСТ или DIN и пригодный для горячей штамповки, если речь идёт о вильчатой детали.

В качестве дополнительных материалов нас часто просят изготавливать детали из материала Сталь 30ХГСА ГОСТ 4543-71 или заменителя Сталь 35ХГСА ГОСТ 4543-71, соответствующий стандарту ГОСТ, а также коррозионностойких, кислотостойких, жаропрочных сталей.

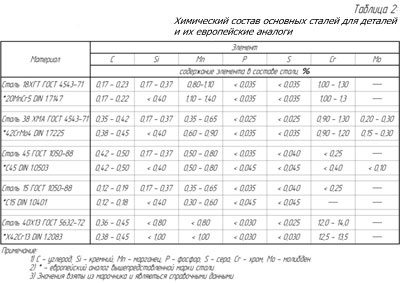

Табл. 2: Материалы деталей.

В зависимости от типоразмера детали и материала, из которого она изготовлена, тяговый орган способен воспринимать различную допускаемую нагрузку. Что тем самым обеспечивает разную нагрузочную способность конвейера.

Ниже приведены значения допускаемых нагрузок для некоторых исполнений деталей в зависимости от изготавливаемой марки стали.

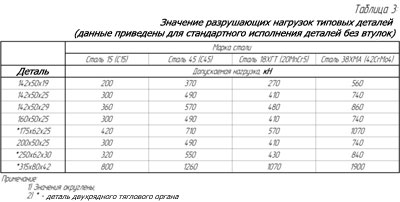

Табл. 3: Допускаемая нагрузка.
